Seitenwand -Sprinklerköpfe: Wächter des Gebäudes der Außenwände

1. Was sind Seitenwand Sprinklerköpfe ?

Seitenwand -Sprinklerköpfe sind ein automatisches Wassersprühgerät, das speziell für die Installation an den Außenwänden von Gebäuden installiert ist. Sie werden hauptsächlich verwendet, um feines Wassernebel oder spezifische Feuerlöschmittel zu sprühen, um Feuerquellen zu kontrollieren und zu löschen. Im Vergleich zu traditionellen Sprinkern mit Deckenstrichern können Seitenwandköpfe aufgrund ihrer speziellen Installationsposition und Sprühmethode Bereiche mit herkömmlichen Sprinkler schwer zu schützen sind. Sie eignen sich besonders für besondere Orte wie den Bau von Außenwänden, Korridoren und schmalen Räumen.

Diese Art von Sprinkler besteht normalerweise aus Kernkomponenten wie Düsen, Rohrnetzwerken, Steuergeräten und Triggermechanismen. Das Systemdesign berücksichtigt die besonderen Anforderungen der Außenumgebung und verfügt über winddichte, staubdichtliche und wetterfeste Eigenschaften. Wenn die Umgebungstemperatur den voreingestellten Wert erreicht oder ein Brandsignal festgestellt wird, startet der Sprinklerkopf automatisch Wasser- oder Feuerlöschmittel in einem bestimmten Winkel und Bereich, um einen "Wasservorhang" oder "Feuerlöschvermittler Barriere" zu bilden, um die Ausbreitung des Feuers wirksam zu verhindern.

2. Arbeitsprinzip des Seitenwandsprinklers

Das Arbeitsprinzip des Seitenwand -Sprinklers basiert auf Temperaturerfassung oder elektronischem Signalauslösermechanismus, und sein Arbeitsprozess kann in drei Stufen unterteilt werden: Standby, Auslösen und Sprühen.

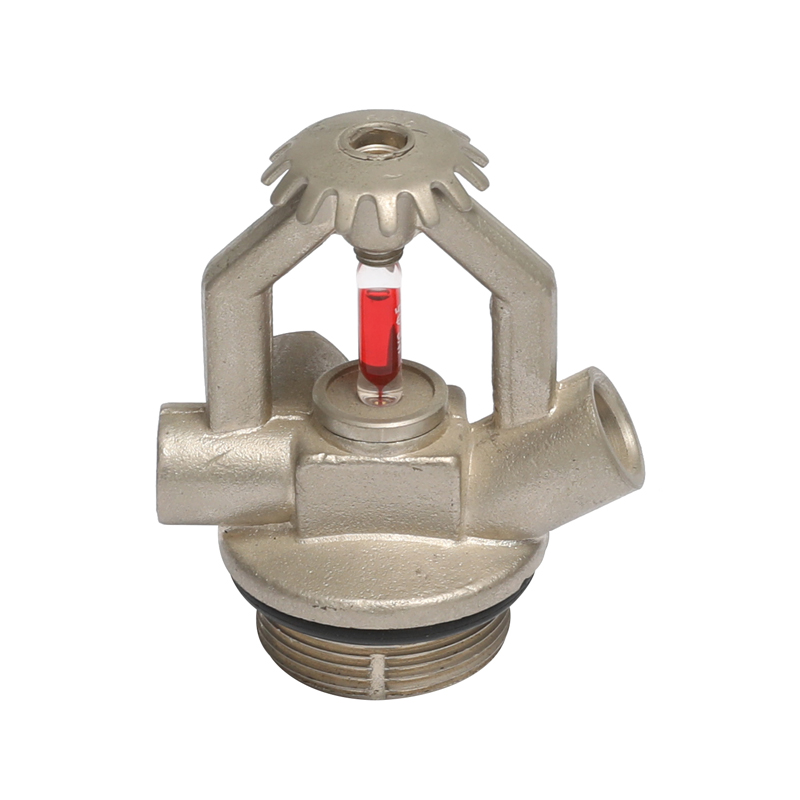

Im Standby -Zustand befindet sich der Sprinkler in einem normalerweise geschlossenen Zustand und der innere Druck ist ausgeglichen. Temperatursenger Sprinkler verlassen sich auf Thermistoren (normalerweise Glaskugeln oder schmelzbare Metalle), um Änderungen der Umgebungstemperatur zu erfassen. Während elektronisch gesteuerte Sprinkler durch elektrische Signale aktiviert werden, die vom Feueralarmsystem gesendet werden. Wenn ein Feuer im geschützten Bereich auftritt und die Umgebungstemperatur zum festgelegten Schwellenwert steigt, wird der Thermistor brechen oder deformieren und den internen Versiegelungsmechanismus freigesetzt. Für den elektronisch gesteuerten Typ öffnet sich das Magnetventil, nachdem das Befehlssignal aus dem Steuerzentrum empfangen wurde.

Nachdem der Versiegelungsmechanismus freigesetzt wurde, wird das Druckwasser- oder Feuerlöschmittel in der Rohrleitung schnell durch die Düse gesprüht. Das besondere Design des Seitenwand-Sprinklers macht es eher in einen fächerförmigen oder Weitwinkelkegel als in die kreisförmige Verteilung traditioneller Sprinkler. Dieses Sprühmuster kann einen kontinuierlichen Wasservorhang mit einem großen Abdeckungsbereich und einer gleichmäßigen Verteilung bilden, die besonders zum Schutz vertikaler Oberflächen und Bereiche in einem bestimmten Abstand geeignet ist.

Der Sprühwinkel der Düse liegt normalerweise zwischen 90 ° -120 ° und das spezifische Design wird gemäß der Installationshöhe und dem Schutzbereich bestimmt. Der Arbeitsdruck beträgt im Allgemeinen 0,1-0,5 mPa und der Durchflusskoeffizient liegt im Bereich von 80-115 l/min/bar/². Diese Parameter bestimmen gemeinsam den effektiven Schutzradius und die Feuerlösch -Effizienz der Düse.

3 . Produktmerkmale

Seitenwand -Sprinkler verfügen über viele einzigartige Produktmerkmale, die dazu führen, dass sie eine wichtige Position im Gebiet des Brandschutzes einnehmen:

Große Abdeckungsfähigkeit: Durch das optimierte Düsendesign kann ein einzelner Sprinkler einen weiten Bereich schützen, und der Installationsabstand ist deutlich größer als der von herkömmlichen Sprinkler, wodurch die Gesamtzahl der im System verwendeten Sprinkler verringert wird.

Richtungssprühdesign: Der einzigartige lüfterförmige Sprühmodus kann die Sprührichtung genau steuern, die Verschwendung von Wasserressourcen in nicht geschützten Bereichen vermeiden und die Auswirkungen von Faktoren wie Wind auf den Sprüheffekt verringern.

Schneller Reaktionsmechanismus: Die Verwendung hochempfindlicher thermischer Sensoren oder elektronischer Sensoren hat eine kurze Reaktionszeit, die in der frühen Stufe des Feuers in der Zeit eingreifen und die Erfolgsrate des Feuerlöschs erheblich verbessern kann.

Einfache Wartung: Mit dem modularen Design können die Hauptkomponenten separat ersetzt werden, und die meisten Modelle sind mit Testoberflächen für regelmäßige Inspektion und Wartung ausgestattet.

4 . Anwendungsszenarioanalyse

Die einzigartige Leistung des Seitenwandsprinklers macht es in vielen Gelegenheiten unersetzlich –———

Außenwandschutz von Hochhäusern: verhindern, dass sich externe Brände durch Fenster oder Außenwandmaterialien nach oben ausbreiten und eine vertikale Feuerbarriere bilden.

Historischer Gebäudeschutz: Bieten Sie Brandschutz, ohne die ursprüngliche Baustruktur und die Ästhetik zu zerstören, insbesondere für kulturelle Reliquiengebäude, in denen traditionelle Sprinklersysteme nicht installiert werden können.

Parkplätze und Garagen: Schützen Sie Fahrzeuge und Gebäudestrukturen, und das Sprühen des Weitwinkels deckt mehrere Parkplätze effektiv ab.

Industrieanlagen: Wird zum Schutz der Außenwände, Tankflächen, Förderbändern und anderen Bereichen verwendet, die mit herkömmlichen Sprinkler schwer vollständig abdecken können.

Spezielle gefährliche Gebiete: wie Transformatorstationen, Umgebung für chemische Geräte usw. können mit Feuerlöschern gefüllt werden, um einen professionellen Schutz zu bieten.

5. Vorsichtsmaßnahmen für die Installation und Verwendung

Auswahl des Installationsstandorts:

Vermeiden Sie Lüftungsschlitze, Rauchabgasausrüstung und andere Standorte, die den Sprüheffekt beeinflussen können

Die Installationshöhe muss basierend auf dem Sprühwinkel und dem Schutzbereich, normalerweise 0,3-1,2 Meter von der Schutzoberfläche entfernt, genau berechnet werden

Der Abstand zwischen benachbarten Düsen sollte sicherstellen, dass der Sprühbereich eine geeignete Überlappung aufweist (ca. 10-15%)

Überlegungen zum Systemdesign:

Hydraulische Berechnungen müssen die Auswirkungen der Pipeline -Länge und der Höhenänderungen auf den Arbeitsdruck berücksichtigen

Frostschutzmittel wie trockene Systeme oder das Hinzufügen von Frostschutzmittel sollten in kalten Bereichen berücksichtigt werden

Filter sollten in Bereichen mit hartem Wasser ausgestattet sein, um das Verstopfen der Düse zu verhindern

Tägliche Wartungsanforderungen:

Überprüfen Sie, ob die Düse jedes Quartal verstopft, korrodiert oder mechanisch beschädigt ist

Führen Sie mindestens einmal im Jahr einen umfassenden Test durch, einschließlich Durchfluss- und Sprühmusterüberprüfung

Überprüfen Sie regelmäßig den Funktionsstatus von Steuerventilen und Alarmgeräten

Verwenden Sie Beschränkungen:

Nicht zum Schutz der Deckenbereiche geeignet (muss mit Deckendüsen verwendet werden)

Starke Windumgebungen können den Sprüheffekt beeinflussen, und Windschutzscheibenmessungen oder Einstellungen der Installationsparameter müssen berücksichtigt werden

Spezielle Modelle sind für Umgebungen von Extremtemperaturen (unter -20 ° C oder über 80 ° C) erforderlich
